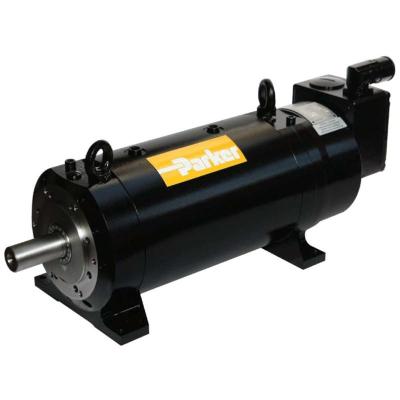

Parker派克MGV高速大功率主轴电机
美国进口Parker派克MGV高速大功率主轴电机
框架尺寸 430 | 635 | 840 | 860 | 950 | 966 | A50 | B40 | B50
连续电力范围 15 ... 500 kW
连续扭矩（牛米） 6.8 ... 1500
连续扭矩（IN-LBS) 60 ... 13276
底板速度（RPM) 3200 ... 22000
大速度（RPM） 5000 ... 45000
提供输入电压 400VAC
电机极数 4 (MGV4) | 6 (MGV6/MGV8/MGV9) | 8 (MGVA) | 16 (MGVB)
反馈设备 Resolver
派克驱动的兼容性 890
证书 CE marked
IP评级 IP40
冷却方法 Water-Cooled
Parker MGV系列高速伺服电机
简介:
1）转速高达45000rpm
2）试验台专用高速电机
3）低惯量允许更快的加速度
4）恒功率运行
5）MGV系列伺服电机直接驱动的创新解决方案针对特种要求高速度、低惯量应用而特别设计
特点:
1）很高的速度
2）低惯量，允许更快的加减速
3）恒功率运行，避免过大的驱动
4）水冷确保更高的紧凑型设计和低噪音水平
5）热保护和旋转变压器反馈作为标准形式
6）MGV系列是把永磁无刷伺服电机集成到一个紧凑的水冷框架内
7）MGV系列伺服电机特别适用于汽车和航空航天部件测试，他们比传统电机具有更大优势
8）抑制机械速度乘数
9）低惯量
10）增加密实度
11）噪音降低
12）结合Parker的AC890系列驱动器,MGV的磁场减弱技术,实现低速高扭矩和恒功率下的高速度
13）可提供大量的绕组形式,转矩/速度特性可达到230KW
参数:
1）功率:高达到230 kW
2）速度:高达45,000 rpm
3）磁场消弱:达到10倍的额定速度
4）安装:法兰 (B14)或地脚(B3)
5）防护等级:IP40(标准)
6）冷却方法:水冷
7）供电: 400 VAC
8）连接:1.2米散线，动力和热保护、thermal probe连接器，反馈传感器信号
9）定子绕组隔离:根据EN60034-1 F类标准
10）热保护:1个PTC 150探针和1个KTY 84130（标准）
11）转子平衡:转子平衡 C1
12）轴端:实心光滑轴（标准）
13）轴承:根据速度和负载配置钢或陶瓷轴承
14）反馈传感器:2极旋转变压器、正余弦编码器
